HOME>ディップカバー

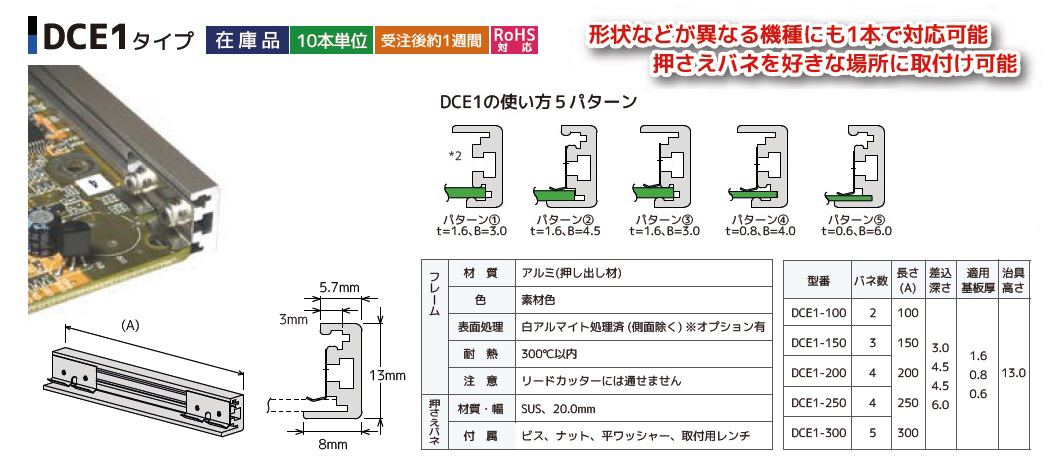

ディップカバー    標準タイプ

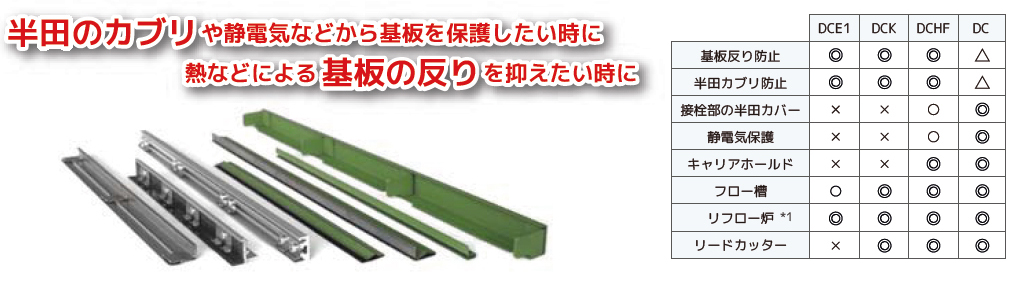

dip-bb



dip-aa



-特徴-
セルフ加工可能なアルミ製1本で、3種類の基板厚に対応
移動可能な押さえバネ
繰り返し使用



-導入効果-

半田カブリから基板を保護
熱による基板反りを防止
スプレーフラックスの付着防止

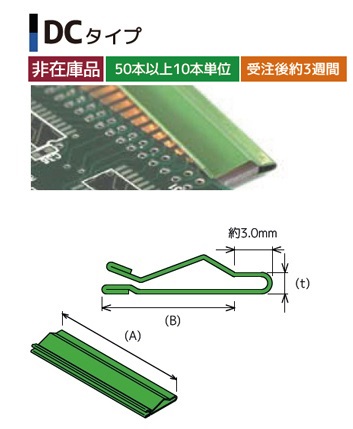

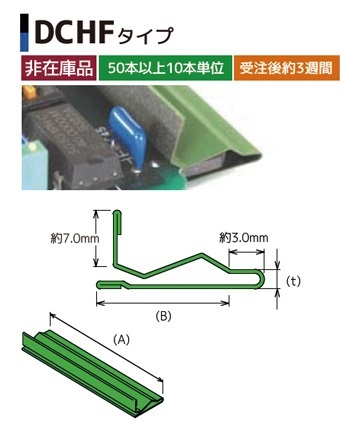

cc1 cc2 cc3

・差し込み深さが浅い基板に
・大きいサイズの基板に
・基板厚の薄い基板に
分割用ミシン目がある場合も有効です。
エアーリフローでの歪み防止や基板の反り・タワミ等によるマウンターの動作障害の防止に有効です。 長さ240迄が在庫品それ以上は受注生産品

・噴流レベルを高くするときに
・サイズが200mm以上の基板に基板の反りを抑え、半田のカブリから保護します

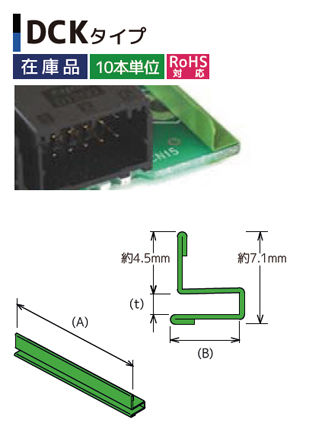

基板端面近くの後付部品の下穴をカバーします
基板カードエッジコネクタ部(接栓部や
基板端面に取付されるオンボードコネクタの
下穴カバー等の一時的な保護に最適です。テーピングによるマスキングと同じ目的を
ワンタッチ着脱で行え、繰り返し使用可能です。

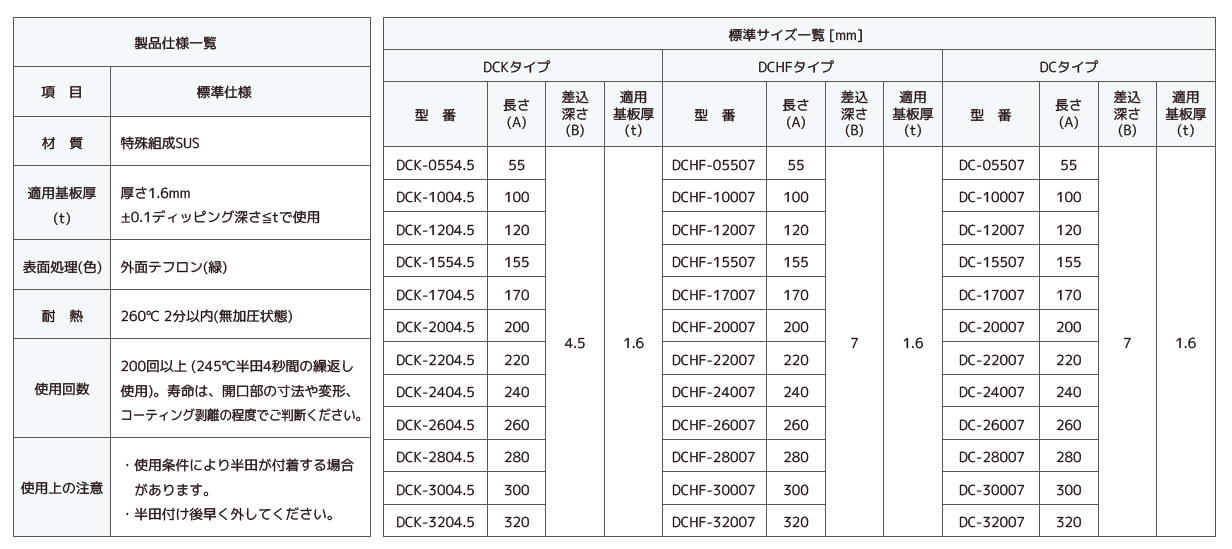

dip-dd

ディップカバー 特注生産タイプ



さまざまなタイプに対応しております。 ご相談ください。



・搭載部品が基板端面まであり標準モデルが使用できない時に
・基板上面の押さえスペースが少ない時に
・ディッピング進行方向と平行する辺に使用する時に

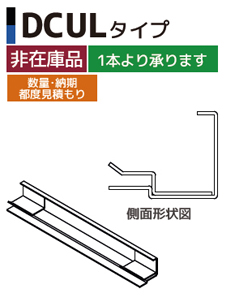

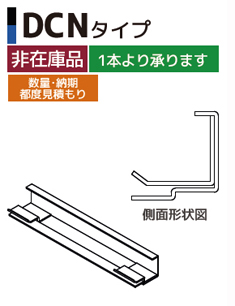

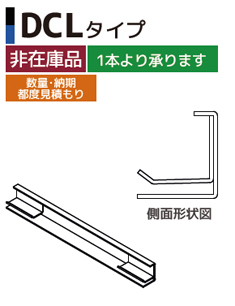

ee2-1 ee2-2 ee2-3 ee2-4
基板端面の部品に、治具の基板押さえが干渉する
・大きいサイズの基板に
・基板厚の薄い基板に
分割用ミシン目がある場合も有効です。
エアーリフローでの歪み防止や基板の反り・タワミ
等によるマウンターの動作障害の防止に有効です。

・噴流レベルを高くするときに
・サイズが200mm以上の基板に基板の反りを抑え、半田のカブリから保護します
基板端面近くの後付部品の下穴をカバーします
基板カードエッジコネクタ部(接栓部や
基板端面に取付されるオンボードコネクタの
下穴カバー等の一時的な保護に最適です。テーピングによるマスキングと同じ目的を
ワンタッチ着脱で行え、繰り返し使用可能です。
+X
搬送方向と平行に装着したい時に
+S
押さえスペースが少ない時に

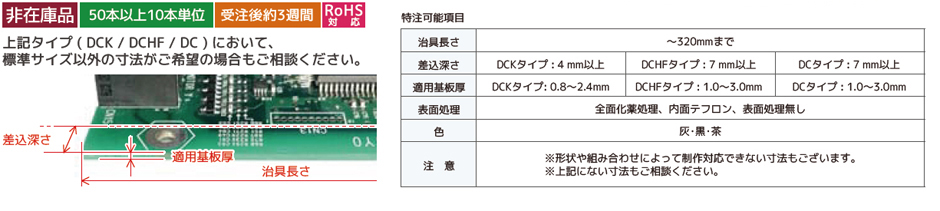

ディップカバー 受注生産タイプ



dip-ff
