フローパレット(半田パレット)



sui2 プリント基板の高密度化により、基板の実装形態としては両面リフロー後の フロー行程が主流となりつつあります。そのフロー実装工程において フローパレット(半田パレット)は半田面側の表面実装部品(SMD)を半田の熱から保護しながらDIP部品に半田付けすることが最大の目的になりますが その他にも基板の反りを抑制する付加価値もあり、片面実装基板にもフローパレットが使われるようになりました。 また部品の浮き防止や半田ブリッジ対策など不具合を低減して 実装後の後修正を無くすことがパレットに求められています。 当社ではこれまでの実績を活かした設計により付加価値の高い フローパレットをお客様に提案していきます。

フローパレットの利点



フローパレット(半田パレット)はプリント基板搬送用の治具です。 この治具を使うことで以下のメリットがあります。



1.マスキング工数の削減

2.基板への負担軽減

3.部品落下防止



当社では設計から製作まで半田上がりを重視した高品質のフローパレットを提供しております。

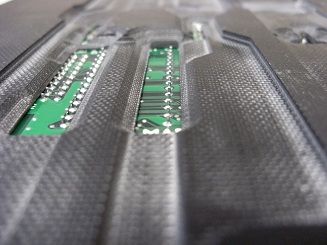

実績を活かした開口部設計



kaiko



 長年の実績を活かし、半田の流れを考慮した開口部設計を行っております。フローパレットの強度を保ちながら、半田上がりが良い高品質なフローパレットを設計します。

コーティング加工



 フローパレットの寿命を延ばすため、コーティング材料を2種類ご用意させて戴いております。通常のコーティングとしてテフロンコーティング、さらに耐久性を高めたハードコーティングを揃えております。お客様のご使用頻度に合わせてお選びいただけます。

追加工、再コーティング



 基板の仕様変更によるフローパレットの開口部の追加や削除などの追加工も臨機応変に対応します。また、テフロンコーティングの再塗装も可能です。他社製のフローパレットについてもご相談下さい。

*ハードコーティングの再コーティングは出来ません。

取扱材料



リコセル・グラスティック・ガラスエポキシ・ベーク材

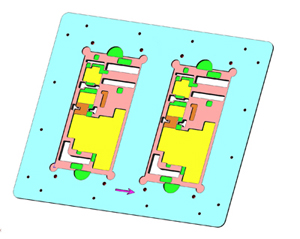

完成イメージがつかみやすい安心3D設計



sui10fu1



 製品の完成イメージがお客様に伝わりやすいように3D作図を行っており、承認までのやりとりがスムーズに行えます。また、回転軌道の確認による部品等の干渉チェックが可能なため、複雑な機構でも簡単に確認ができます。

試作1台より短納期対応



fu6fu13fu7fu13fu8fu13fu9fu13fu10fu13fu11

当社での一貫生産システムにより、品質・コスト・デザイン・納期・環境等で競合他社との差別化を図れます。

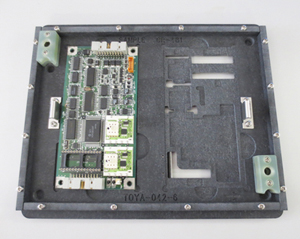

生基板からも対応できます!

fro-2fu cad1fu fro-2

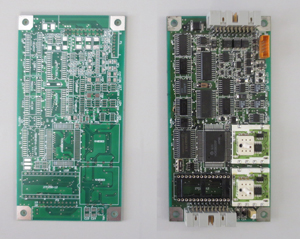

生基板

図面化

製品製作

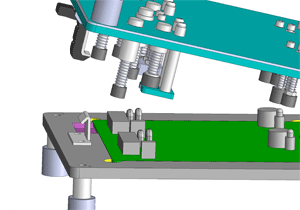

3Dによる細かな干渉チェック



kansyou

回転軌道がうまくいくか、複雑な機構に対応できるように動きの確認ができます。



3DPDFでも確認いただけます。 ただし、バージョンにより見れない場合がございますので、ご覧できない場合はado←こちらでダウンロードしてからご覧ください。
